イラストレーターでJRの線路を描く



f:id:yotazo:20141028150207j:plain

JRの線路をイラストレーターで描いてみます
地図記号では単線を表す図ですが、これが一番JRの線路だとわかる図だと思います

参考

終端付きのJR線路

イラストレーターで線路を描く方法はネット上にたくさんありますが、線路の端っこがスパッと切れているものばかりなので、ここでは端っこを丸くした、終端処理をした線路の作り方を紹介します。
(なーんて偉そうに言っていますが、えらく単純な方法です・・・)

終端処理というのは、こんな感じ↓



f:id:yotazo:20141028150200j:plain

描き方

1. ペンツールで黒線を引きます

f:id:yotazo:20141028150201j:plain

  塗り:無し
  線:黒8pt
  線端:丸型線端(これが終端処理のキモです)

8ptの線でだいたい3mmくらいです。用途によってお好みで

2. 「アピアランス」パネルで、新規線を追加します

追加した線が一番上に来ていることを確認します

f:id:yotazo:20141028150202j:plain

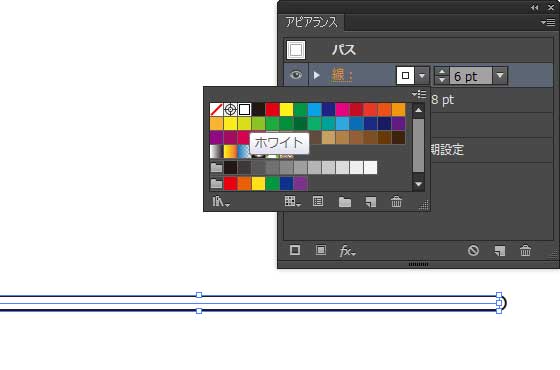

3. 追加した線の色を白、線幅を6ptにします

f:id:yotazo:20141028150203j:plain

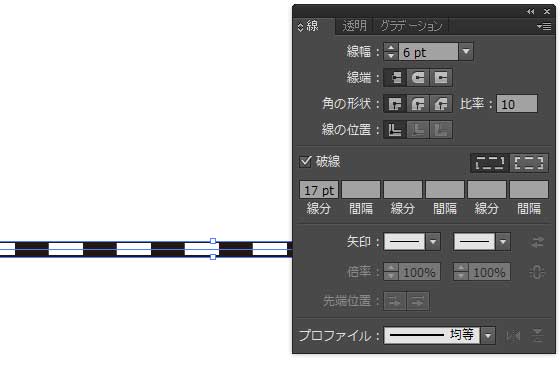

4. この白線を破線に変更します。線分は17ptくらい

f:id:yotazo:20141028150204j:plain

5.これだけ!

f:id:yotazo:20141028150205j:plain

用途

下記のように枠内に余白を設け、線路や道路を途中で切りたい時、終端を丸くしておくとやさしい感じの地図になります。

f:id:yotazo:20141028150206j:plain

アピアランスを使って作成した線路は一本のパスなので、後からの変更が楽チンという利点があります。

f:id:yotazo:20141028150207j:plain

お試しください

以上
